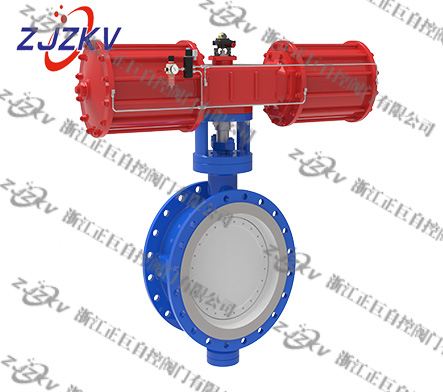

一、气动硬密封蝶阀 产品概述
气动硬密封对夹蝶阀,是采用多层次金属硬密封结构蝶阀和角行程气动执行器组成。适用于两位开关、切断的场合,也称为气动切断蝶阀。外配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作,并送出二对无源触点信号指示阀门的开关。气动开关蝶阀是以压缩空气为动力,阀杆带动阀芯在阀体内转动90℃,可以实现全开——全闭的动作。该阀门按其密封性能分为金属密封与软密封。气动切断蝶阀具有结构紧凑,体积精小,运行可靠,密封性好,维修容易,安装方便,适应性强等优点。气动对夹蝶阀广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。
二、气动硬密封蝶阀 主要技术参数
公称通径 mm |
1000-2500 |
公称压力 MPa |
0.6、1.0、1.6、2.5 |
连接方式 |
法兰式、对夹式 |
动作范围 |
0~90° |
密封形式 |
金属密封、四氟密封、橡胶密封 |
执行器型号 |
AW系列单双作用气动执行器 |
供气压力 |
0.4~0.7MPa |
气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
环境温度 |
-30~+70℃ |
作用形式 |
单作用执行机构、双作用执行机构 |
可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型气动执行器,有双作用式和单作用式(弹簧复位),齿轮齿条传动,安全可靠;大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出力大,有双作用式和单作用式。
1、齿轮式双活塞,输出力矩大,体积小。
2、气缸选用铝金材料,重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
三、气动硬密封蝶阀 主要零件材料
零件名称 |
材料 |
阀体 |
球墨铸钢、铸钢、合金钢、不锈钢 |
蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
密封圈 |
各种橡胶、聚四氟、不锈钢 |
阀杆 |
2Cr13、不锈钢 |
填料 |
O型圈、柔性石墨 |
四、气动硬密封蝶阀 主要性能规范
公称通径DN(mm) |
DN1000~2500 |
公称压力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
试验压力 |
强度试验 |
0.9 |
1.5 |
2.4 |
3.75 |
密封试验 |
0.66 |
1.1 |
1.76 |
2.75 |
低压气密试验 |
0.5~0.7 |
适用介质 |
空气、水、污水、蒸气、煤气、油品等 |
适用温度 |
碳钢:-29℃~600℃ 不锈钢:-40℃~600℃ |
五、气动硬密封蝶阀 产品选型
(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式,气-关式)
尽量详细提供气动对夹蝶阀的技术参数,方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
蝶阀专用法兰连接尺寸
Connecting dimension of special purpose flange
通径(DN) |
D |
D1 |
D2 |
D3 |
D4 |
b |
f |
Z-Φd |
H |
50 |
140 |
110 |
88 |
50 |
|
16 |
3 |
4-14 |
10 |
65 |
160 |
130 |
108 |
65 |
|
16 |
3 |
4-14 |
11 |
80 |
190 |
150 |
124 |
78 |
|
18 |
3 |
4-18 |
12 |
100 |
210 |
170 |
144 |
97 |
|
18 |
3 |
4-18 |
12 |
125 |
240 |
200 |
174 |
122 |
|
20 |
3 |
8-18 |
14 |
150 |
265 |
225 |
199 |
147 |
|
20 |
3 |
8-18 |
15 |
200 |
320 |
280 |
254 |
195 |
|
22 |
3 |
8-18 |
16 |
250 |
375 |
335 |
309 |
235 |
|
24 |
3 |
12-18 |
17 |
300 |
440 |
395 |
363 |
280 |
|
24 |
4 |
12-22 |
18 |
350 |
490 |
445 |
413 |
328 |
|
247 |
4 |
12-22 |
20 |
400 |
540 |
495 |
463 |
380 |
|
24 |
4 |
16-22 |
22 |
450 |
595 |
550 |
518 |
428 |
|
24 |
4 |
16-22 |
23 |
500 |
645 |
600 |
568 |
480 |
|
26 |
4 |
20-22 |
24 |
600 |
755 |
705 |
667 |
580 |
|
26 |
5 |
20-26 |
25 |
700 |
860 |
810 |
772 |
675 |
|
26 |
5 |
24-26 |
27 |
800 |
975 |
920 |
848 |
775 |
|
26 |
5 |
24-30 |
30 |
900 |
1075 |
1020 |
978 |
875 |
|
26 |
5 |
24-30 |
32 |
1000 |
1175 |
1120 |
1078 |
975 |
|
26 |
5 |
28-30 |
34 |
1200 |
1405 |
1340 |
1295 |
1165 |
|
38 |
5 |
32-33 |
40 |
1400 |
1630 |
1560 |
1510 |
1365 |
|
32 |
5 |
36-36 |
44 |
1600 |
1830 |
1760 |
1710 |
|
|
34 |
5 |
40-36 |
50 |
PN0.25 1200 |
1375 |
1320 |
1280 |
1165 |
|
26 |
5 |
32-30 |
23 |
PN0.25 1400 |
1575 |
1520 |
1480 |
1365 |
|
26 |
5 |
36-30 |
24 |
PN0.25 1600 |
1790 |
1730 |
1690 |
|
|
26 |
5 |
40-30 |
25 |
PN1.0MPa蝶阀专用法兰连接尺寸
Connecting dimension of special purpose flange
通径(DN) |
D |
D1 |
D2 |
D3 |
D4 |
b |
f |
Z-Φd |
H |
50 |
165 |
125 |
99 |
50 |
|
20 |
3 |
4-14 |
10 |
65 |
185 |
145 |
118 |
65 |
|
20 |
3 |
4-14 |
10 |
80 |
200 |
160 |
132 |
78 |
|
20 |
3 |
8-18 |
10 |
100 |
220 |
180 |
156 |
97 |
|
22 |
3 |
8-18 |
11 |
125 |
250 |
210 |
184 |
122 |
|
22 |
3 |
8-18 |
11 |
150 |
285 |
240 |
211 |
147 |
|
24 |
3 |
8-22 |
12 |
200 |
340 |
295 |
266 |
195 |
|
24 |
3 |
8-22 |
12 |
250 |
395 |
350 |
319 |
235 |
|
26 |
3 |
12-22 |
14 |
300 |
445 |
400 |
370 |
280 |
|
26 |
4 |
12-22 |
14 |
350 |
202 |
460 |
429 |
328 |
|
26 |
4 |
16-22 |
14 |
400 |
565 |
515 |
480 |
380 |
|
26 |
4 |
16-26 |
14 |
450 |
615 |
565 |
530 |
428 |
|
26 |
4 |
20-26 |
15 |
500 |
670 |
620 |
582 |
480 |
|
28 |
4 |
20-26 |
15 |
600 |
780 |
725 |
682 |
580 |
|
30 |
4 |
20-30 |
16 |
700 |
895 |
740 |
794 |
675 |
|
30 |
5 |
24-30 |
16 |
800 |
1015 |
950 |
901 |
775 |
|
32 |
5 |
24-33 |
17 |
900 |
1115 |
1050 |
1001 |
875 |
|
34 |
5 |
28-33 |
18 |
1000 |
1230 |
1160 |
1112 |
975 |
|
34 |
5 |
28-36 |
18 |
1200 |
1455 |
1380 |
1328 |
1165 |
|
38 |
5 |
32-39 |
20 |
1400 |
1675 |
1590 |
1530 |
1365 |
|
42 |
5 |
36-42 |
22 |
1600 |
1915 |
1820 |
1750 |
1600 |
|
46 |
5 |
40-48 |
24 |
1800 |
2115 |
2020 |
1950 |
1800 |
|
50 |
5 |
44-48 |
25 |
通径(DN) |
D |
D1 |
D2 |
D3 |
D4 |
b |
f |
Z-Φd |
H |
50 |
165 |
125 |
99 |
50 |
|
20 |
3 |
4-18 |
10 |
65 |
185 |
145 |
118 |
65 |
|
20 |
3 |
4-18 |
10 |
80 |
200 |
160 |
132 |
78 |
|
20 |
3 |
8-18 |
10 |
100 |
220 |
180 |
156 |
97 |
|
22 |
3 |
8-18 |
11 |
125 |
250 |
210 |
184 |
122 |
|
22 |
3 |
8-18 |
11 |
150 |
285 |
240 |
211 |
147 |
|
24 |
3 |
8-22 |
12 |
200 |
340 |
295 |
266 |
195 |
|
24 |
3 |
12-22 |
12 |
250 |
405 |
355 |
319 |
235 |
|
26 |
3 |
12-26 |
13 |
300 |
460 |
410 |
370 |
280 |
|
28 |
4 |
12-26 |
14 |
350 |
520 |
460 |
429 |
328 |
|
30 |
4 |
16-26 |
16 |
400 |
580 |
525 |
480 |
380 |
|
32 |
4 |
16-30 |
17 |
450 |
640 |
585 |
548 |
428 |
|
34 |
4 |
20-30 |
18 |
500 |
715 |
650 |
609 |
480 |
|
36 |
4 |
20-33 |
19 |
600 |
840 |
770 |
720 |
580 |
|
38 |
4 |
20-36 |
20 |
700 |
910 |
840 |
794 |
675 |
|
40 |
5 |
24-36 |
21 |
800 |
1025 |
950 |
901 |
775 |
|
42 |
5 |
24-39 |
22 |
900 |
1125 |
1050 |
1001 |
875 |
|
44 |
5 |
28-39 |
23 |
1000 |
1255 |
1170 |
1112 |
975 |
|
46 |
5 |
28-42 |
24 |
1200 |
1485 |
1380 |
1328 |
1165 |
|
52 |
5 |
32-42 |
27 |
1400 |
1685 |
1590 |
1530 |
1365 |
|
58 |
5 |
36-48 |
30 |
1600 |
1930 |
1820 |
1750 |
1600 |
|
64 |
5 |
40-56 |
33 |
PN2.5MPa蝶阀专用法兰连接尺寸
Connecting dimension of special purpose flange
通径(DN) |
D |
D1 |
D2 |
D3 |
D4 |
b |
f |
Z-Φd |
H |
50 |
165 |
125 |
99 |
50 |
|
20 |
3 |
4-18 |
10 |
65 |
185 |
145 |
118 |
65 |
|
22 |
3 |
8-18 |
11 |
80 |
200 |
160 |
132 |
78 |
|
24 |
3 |
8-18 |
12 |
100 |
235 |
190 |
156 |
97 |
|
24 |
3 |
8-22 |
12 |
125 |
270 |
220 |
184 |
122 |
|
26 |
3 |
8-26 |
14 |
150 |
300 |
250 |
211 |
147 |
|
28 |
3 |
8-26 |
15 |
200 |
360 |
310 |
274 |
195 |
|
30 |
3 |
12-26 |
16 |
250 |
425 |
370 |
330 |
235 |
|
32 |
3 |
12-30 |
17 |
300 |
485 |
430 |
389 |
280 |
|
34 |
4 |
16-30 |
18 |
350 |
555 |
490 |
448 |
328 |
|
37 |
4 |
16-33 |
20 |
400 |
620 |
550 |
503 |
380 |
|
40 |
4 |
16-36 |
22 |
450 |
670 |
600 |
548 |
428 |
|
42 |
4 |
20-36 |
23 |
500 |
730 |
660 |
609 |
480 |
|
44 |
4 |
20-36 |
24 |
600 |
845 |
770 |
720 |
580 |
|
46 |
4 |
20-39 |
25 |
700 |
960 |
875 |
820 |
675 |
|
50 |
5 |
24-42 |
27 |
800 |
1085 |
990 |
928 |
775 |
|
54 |
5 |
24-18 |
30 |
900 |
1185 |
1090 |
1028 |
875 |
|
58 |
5 |
28-48 |
32 |
1000 |
1320 |
1210 |
1140 |
975 |
|
62 |
5 |
28-56 |
34 |
1200 |
1530 |
1420 |
1350 |
1165 |
|
70 |
5 |
32-56 |
40 |
1400 |
1755 |
1640 |
1560 |
1365 |
|
76 |
5 |
36-62 |
44 |
1600 |
1975 |
1860 |
1780 |
1600 |
|
84 |
5 |
40-62 |
50 |
|
