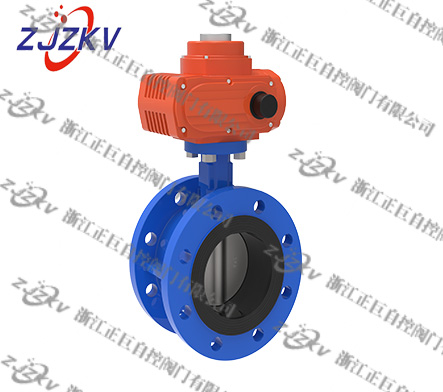

防爆电动软密封蝶阀

一、电动衬胶蝶阀 产品概述 电动衬胶蝶阀的蝶板安装于管道的直径方向。电动衬胶蝶阀不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能，（比普通蝶阀使用寿命
产品咨询热线

一、电动衬胶蝶阀 产品概述

电动衬胶蝶阀的蝶板安装于管道的直径方向。电动衬胶蝶阀不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能，（比普通蝶阀使用寿命可明显延长）而且具有无毒、抗菌、防霉等特点，更有操作力矩小，（比普通有销蝶阀降低百分之四十）维修方便，外形美观等突出优点。电动衬胶蝶阀在管道中一般应当水平安装。电动衬胶蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。电动衬胶蝶阀适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。其主要特点如下：
（1）采用衬胶无销，保证了介质与金属完全隔离，提高了产品的可靠性。
（2）密封面耐磨性好（橡胶耐磨性是铜的七倍）。
（3）可以任何位置安装，维修方便。
（4）密封件可以更换，密封性能可靠达到双向密封零泄漏。
（5）橡胶材料无任何毒性，并且抗菌、抗霉。

二、电动衬胶蝶阀 技术参数
称通经DN(mm) 50～1600
公称压力PN(MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶：-40℃～90℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 电动
配置执行机构 可配PSQ、HQ、UNIC、361RS、YH等系列角行程电动执行机构
控制方式 开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制)
三、电动衬胶蝶阀 执行器技术参数
执行器类别 标准精小型电动执行器 3610R电子式执行器参数 HQ防爆型执行器参数
电源电压 标准：220V AC单相   可选：110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩 50N·M～2000N·M 50N·M～1500N·M 50N·M～3000N·M
动作范围 0～90° 0～360° 0～90° 0～90°、0°～270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 10秒/15秒/30秒 18S～112S
保护装置 过热保护 过载保护 内置过热保护、过载保护
环境温度 -30°～60° -30°～60° -20℃～+70℃
手动操作 同附带手柄操作 同附带手柄操作 机械离合机构，配手轮操作
机械限位 电气、机械二重限位 电气、机械二重限位 2个外部调整螺栓
防护等级 IP65 IP55 IP65、IP67、可定制IP68
防爆等级 无防爆 ExdⅡ BT4 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 比例控制单元 电位计、比例控制单元
驱动电机 8W/E AC可逆电机 鼠笼式异步电机
进线接口 PE1/2〞进线线锁 2-PF 1/2〞进线线锁 2个 PF 3/4”
壳体材料 铝合金 钢，铝合金 钢，铝合金，铝青铜，聚碳酸脂
外涂层 干粉，环氧聚酯，具有超强防腐功能
四、电动衬胶蝶阀 零件材料
零件名称 材料
阀体 (球墨铸钢、铸钢、不锈钢)+FNBR
蝶板 (灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料)+NBR
阀杆 2Cr13、不锈钢
填料 O型圈、四氟垫片
五、电动衬胶蝶阀 性能规范
公称通径 DN（mm） 50～1600
公称压力 PN（MPa） 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用温度 ≤150℃
适用介质 具有腐蚀性介质
六、电动衬胶蝶阀 产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、电源电压等。
如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！

蝶阀专用法兰连接尺寸
Connecting dimension of special purpose flange
通径(DN) D D1 D2 D3 D4 b f Z-Φd H
50 140 110 88 50   16 3 4-14 10
65 160 130 108 65   16 3 4-14 11
80 190 150 124 78   18 3 4-18 12
100 210 170 144 97   18 3 4-18 12
125 240 200 174 122   20 3 8-18 14
150 265 225 199 147   20 3 8-18 15
200 320 280 254 195   22 3 8-18 16
250 375 335 309 235   24 3 12-18 17
300 440 395 363 280   24 4 12-22 18
350 490 445 413 328   247 4 12-22 20
400 540 495 463 380   24 4 16-22 22
450 595 550 518 428   24 4 16-22 23
500 645 600 568 480   26 4 20-22 24
600 755 705 667 580   26 5 20-26 25
700 860 810 772 675   26 5 24-26 27
800 975 920 848 775   26 5 24-30 30
900 1075 1020 978 875   26 5 24-30 32
1000 1175 1120 1078 975   26 5 28-30 34
1200 1405 1340 1295 1165   38 5 32-33 40
1400 1630 1560 1510 1365   32 5 36-36 44
1600 1830 1760 1710     34 5 40-36 50
PN0.25 1200 1375 1320 1280 1165   26 5 32-30 23
PN0.25 1400 1575 1520 1480 1365   26 5 36-30 24
PN0.25 1600 1790 1730 1690     26 5 40-30 25


PN1.0MPa蝶阀专用法兰连接尺寸
Connecting dimension of special purpose flange
通径(DN) D D1 D2 D3 D4 b f Z-Φd H
50 165 125 99 50   20 3 4-14 10
65 185 145 118 65   20 3 4-14 10
80 200 160 132 78   20 3 8-18 10
100 220 180 156 97   22 3 8-18 11
125 250 210 184 122   22 3 8-18 11
150 285 240 211 147   24 3 8-22 12
200 340 295 266 195   24 3 8-22 12
250 395 350 319 235   26 3 12-22 14
300 445 400 370 280   26 4 12-22 14
350 202 460 429 328   26 4 16-22 14
400 565 515 480 380   26 4 16-26 14
450 615 565 530 428   26 4 20-26 15
500 670 620 582 480   28 4 20-26 15
600 780 725 682 580   30 4 20-30 16
700 895 740 794 675   30 5 24-30 16
800 1015 950 901 775   32 5 24-33 17
900 1115 1050 1001 875   34 5 28-33 18
1000 1230 1160 1112 975   34 5 28-36 18
1200 1455 1380 1328 1165   38 5 32-39 20
1400 1675 1590 1530 1365   42 5 36-42 22
1600 1915 1820 1750 1600   46 5 40-48 24
1800 2115 2020 1950 1800   50 5 44-48 25


通径(DN) D D1 D2 D3 D4 b f Z-Φd H
50 165 125 99 50   20 3 4-18 10
65 185 145 118 65   20 3 4-18 10
80 200 160 132 78   20 3 8-18 10
100 220 180 156 97   22 3 8-18 11
125 250 210 184 122   22 3 8-18 11
150 285 240 211 147   24 3 8-22 12
200 340 295 266 195   24 3 12-22 12
250 405 355 319 235   26 3 12-26 13
300 460 410 370 280   28 4 12-26 14
350 520 460 429 328   30 4 16-26 16
400 580 525 480 380   32 4 16-30 17
450 640 585 548 428   34 4 20-30 18
500 715 650 609 480   36 4 20-33 19
600 840 770 720 580   38 4 20-36 20
700 910 840 794 675   40 5 24-36 21
800 1025 950 901 775   42 5 24-39 22
900 1125 1050 1001 875   44 5 28-39 23
1000 1255 1170 1112 975   46 5 28-42 24
1200 1485 1380 1328 1165   52 5 32-42 27
1400 1685 1590 1530 1365   58 5 36-48 30
1600 1930 1820 1750 1600   64 5 40-56 33


PN2.5MPa蝶阀专用法兰连接尺寸
Connecting dimension of special purpose flange
通径(DN) D D1 D2 D3 D4 b f Z-Φd H
50 165 125 99 50   20 3 4-18 10
65 185 145 118 65   22 3 8-18 11
80 200 160 132 78   24 3 8-18 12
100 235 190 156 97   24 3 8-22 12
125 270 220 184 122   26 3 8-26 14
150 300 250 211 147   28 3 8-26 15
200 360 310 274 195   30 3 12-26 16
250 425 370 330 235   32 3 12-30 17
300 485 430 389 280   34 4 16-30 18
350 555 490 448 328   37 4 16-33 20
400 620 550 503 380   40 4 16-36 22
450 670 600 548 428   42 4 20-36 23
500 730 660 609 480   44 4 20-36 24
600 845 770 720 580   46 4 20-39 25
700 960 875 820 675   50 5 24-42 27
800 1085 990 928 775   54 5 24-18 30
900 1185 1090 1028 875   58 5 28-48 32
1000 1320 1210 1140 975   62 5 28-56 34
1200 1530 1420 1350 1165   70 5 32-56 40
1400 1755 1640 1560 1365   76 5 36-62 44
1600 1975 1860 1780 1600   84 5 40-62 50
