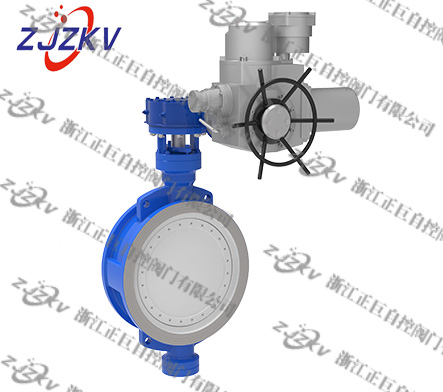

Z型多回转对夹硬密封蝶阀

一、电动蝶阀 产品概述 电动通风蝶阀是采用一体化结构,接入380VAC电源即可控制运转,也可加入控制模块,输入控制信号(4-20mADC或1-5VDC)进行调节控制。电动通风蝶阀具有功能强,体
产品咨询热线

一、电动蝶阀 产品概述

电动通风蝶阀是采用一体化结构,接入380VAC电源即可控制运转,也可加入控制模块,输入控制信号(4-20mADC或1-5VDC)进行调节控制。电动通风蝶阀具有功能强,体积小,轻便宜人,性能可靠,配套简单元,流通能力大,对常温、干净介质,可选用阀板,高温高压工况可选用电动通风蝶阀。电动通风蝶阀可广泛应用于气动通风蝶阀广泛应用于石油、化工、轻工、制药、造纸、汽车等等到行业的工业过程自动控制系统中。

二、电动蝶阀 主要技术参数

公称通径DN(mm) 500~2000
公称压力 PN0.6、1.0、1.6、2.5、4.0MPa
法兰标准 JB/T79、GB/T9113、HG20594-97
连接形式 法兰式、对夹式
阀板形式 垂直板式 中线密封
流量特性 近似快开型
动作范围 0~90°
泄露量 按GB/T4213-92,为Kv值的10-4
配置执行机构 可配DQZ、DQW、DZB、DZQ、等系列角行程电动执行机构
控制方式 转矩到行程(开关两位控制)、行程到行程(开关两位控制)、

三、电动蝶阀 执行器技术参数



执行器类别

DZZ电动执行器

DZW型执行器参数 DZB型执行器参数
电源电压 标准:380V AC单相   可选:220/440v 415/660V (三相特殊订货)
输出力矩 50N·M~5000N·M 75N·M~6000N·M 50N·M~6000N·M
动作范围 0~90° 0~360° 0~90°0~360° 0~90°、0°~270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 10秒/15秒/30秒 10秒/15秒/30秒
保护装置 过热保护 过载保护 内置过热保护、过载保护
环境温度 -20°~+60° -30°~60° -20℃~+70℃
手动操作 同附带手柄操作 同附带手柄操作 机械离合机构,配手轮操作
机械限位 行程限位 力矩限位 行程限位 力矩限位 行程限位 力矩限位
防护等级 IP68(水下4米深68小时) IP68(水下4米深68小时) IP68(水下4米深68小时)
防爆等级 无防爆 ExdⅡ BT4 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 比例控制单元 电位计、比例控制单元
驱动电机 YDF2/W YDF2/W电机 YDF2/W异步电机
进线接口 PE1/2〞进线线锁 2-PF 1/2〞进线线锁 2个 PF 3/4”
壳体材料 铝合金 钢,铝合金 钢,铝合金,铝青铜,聚碳酸脂
外涂层 干粉,环氧聚酯,具有超强防腐功能

四、电动蝶阀 执行器技术参数

(1)功能强劲:智能型、调节型、开关式。
(2)体积小巧:体积仅相当于同类产品的35%左右。
(3)使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
(4)保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
(5)智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN400口径阀门一般采用380VAC电动执行器。

五、电动蝶阀 主要零件材料

零件名称 材料
阀体 铸钢、不锈钢、铬镍钼钛钢、铬镍钼钛钢等特殊材料
蝶板 铸钢、不锈钢、铬镍钼钛钢、铬镍钼钛钢等特殊材料
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨

六、电动蝶阀 主要性能规范

公称通径DN(mm) DN50~1200
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力 强度试验 0.075 0.375 0.9
密封试验 ≦1.5泄漏量
低压气密试验 0.075~0.9
适用介质 空气、水、污水、蒸气、煤气、油品等
适用温度 碳钢:-29℃~425℃低温碳钢:-46℃~345℃ 合金钢:-29℃~650℃奥氏体不锈钢:-196℃~600℃铬钼钢:-40℃~560℃

七、电动蝶阀 产品选型

选型时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

      如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!

采用标准
设计标准:GB/T12238-1989;JB/T8692-1998
法兰连接尺寸:GB/T9115.1-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992;JB/T9092-1999

蝶阀专用法兰连接尺寸
Connecting dimension of special purpose flange
通径(DN) D D1 D2 D3 D4 b f Z-Φd H
50 140 110 88 50   16 3 4-14 10
65 160 130 108 65   16 3 4-14 11
80 190 150 124 78   18 3 4-18 12
100 210 170 144 97   18 3 4-18 12
125 240 200 174 122   20 3 8-18 14
150 265 225 199 147   20 3 8-18 15
200 320 280 254 195   22 3 8-18 16
250 375 335 309 235   24 3 12-18 17
300 440 395 363 280   24 4 12-22 18
350 490 445 413 328   247 4 12-22 20
400 540 495 463 380   24 4 16-22 22
450 595 550 518 428   24 4 16-22 23
500 645 600 568 480   26 4 20-22 24
600 755 705 667 580   26 5 20-26 25
700 860 810 772 675   26 5 24-26 27
800 975 920 848 775   26 5 24-30 30
900 1075 1020 978 875   26 5 24-30 32
1000 1175 1120 1078 975   26 5 28-30 34
1200 1405 1340 1295 1165   38 5 32-33 40
1400 1630 1560 1510 1365   32 5 36-36 44
1600 1830 1760 1710     34 5 40-36 50
PN0.25 1200 1375 1320 1280 1165   26 5 32-30 23
PN0.25 1400 1575 1520 1480 1365   26 5 36-30 24
PN0.25 1600 1790 1730 1690     26 5 40-30 25


PN1.0MPa蝶阀专用法兰连接尺寸
Connecting dimension of special purpose flange
通径(DN) D D1 D2 D3 D4 b f Z-Φd H
50 165 125 99 50   20 3 4-14 10
65 185 145 118 65   20 3 4-14 10
80 200 160 132 78   20 3 8-18 10
100 220 180 156 97   22 3 8-18 11
125 250 210 184 122   22 3 8-18 11
150 285 240 211 147   24 3 8-22 12
200 340 295 266 195   24 3 8-22 12
250 395 350 319 235   26 3 12-22 14
300 445 400 370 280   26 4 12-22 14
350 202 460 429 328   26 4 16-22 14
400 565 515 480 380   26 4 16-26 14
450 615 565 530 428   26 4 20-26 15
500 670 620 582 480   28 4 20-26 15
600 780 725 682 580   30 4 20-30 16
700 895 740 794 675   30 5 24-30 16
800 1015 950 901 775   32 5 24-33 17
900 1115 1050 1001 875   34 5 28-33 18
1000 1230 1160 1112 975   34 5 28-36 18
1200 1455 1380 1328 1165   38 5 32-39 20
1400 1675 1590 1530 1365   42 5 36-42 22
1600 1915 1820 1750 1600   46 5 40-48 24
1800 2115 2020 1950 1800   50 5 44-48 25


通径(DN) D D1 D2 D3 D4 b f Z-Φd H
50 165 125 99 50   20 3 4-18 10
65 185 145 118 65   20 3 4-18 10
80 200 160 132 78   20 3 8-18 10
100 220 180 156 97   22 3 8-18 11
125 250 210 184 122   22 3 8-18 11
150 285 240 211 147   24 3 8-22 12
200 340 295 266 195   24 3 12-22 12
250 405 355 319 235   26 3 12-26 13
300 460 410 370 280   28 4 12-26 14
350 520 460 429 328   30 4 16-26 16
400 580 525 480 380   32 4 16-30 17
450 640 585 548 428   34 4 20-30 18
500 715 650 609 480   36 4 20-33 19
600 840 770 720 580   38 4 20-36 20
700 910 840 794 675   40 5 24-36 21
800 1025 950 901 775   42 5 24-39 22
900 1125 1050 1001 875   44 5 28-39 23
1000 1255 1170 1112 975   46 5 28-42 24
1200 1485 1380 1328 1165   52 5 32-42 27
1400 1685 1590 1530 1365   58 5 36-48 30
1600 1930 1820 1750 1600   64 5 40-56 33


PN2.5MPa蝶阀专用法兰连接尺寸
Connecting dimension of special purpose flange
通径(DN) D D1 D2 D3 D4 b f Z-Φd H
50 165 125 99 50   20 3 4-18 10
65 185 145 118 65   22 3 8-18 11
80 200 160 132 78   24 3 8-18 12
100 235 190 156 97   24 3 8-22 12
125 270 220 184 122   26 3 8-26 14
150 300 250 211 147   28 3 8-26 15
200 360 310 274 195   30 3 12-26 16
250 425 370 330 235   32 3 12-30 17
300 485 430 389 280   34 4 16-30 18
350 555 490 448 328   37 4 16-33 20
400 620 550 503 380   40 4 16-36 22
450 670 600 548 428   42 4 20-36 23
500 730 660 609 480   44 4 20-36 24
600 845 770 720 580   46 4 20-39 25
700 960 875 820 675   50 5 24-42 27
800 1085 990 928 775   54 5 24-18 30
900 1185 1090 1028 875   58 5 28-48 32
1000 1320 1210 1140 975   62 5 28-56 34
1200 1530 1420 1350 1165   70 5 32-56 40
1400 1755 1640 1560 1365   76 5 36-62 44
1600 1975 1860 1780 1600   84 5 40-62 50
