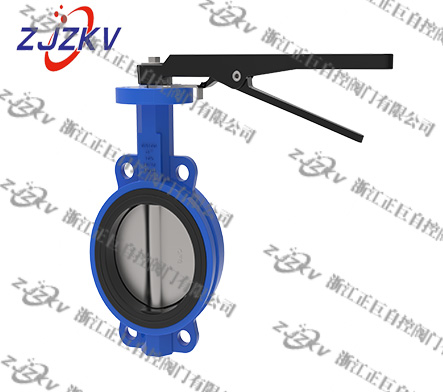

手动软密封对夹蝶阀

产品说明：螺旋伞齿轮是一种可以按稳定传动比平稳、低噪音传动的传动件。 在不同的地区有不同的名字，又叫螺旋伞齿轮、弧齿伞齿轮、弧齿锥齿轮、圆弧锥齿轮、螺旋锥齿轮等
产品咨询热线

金属硬密封蝶阀突破了传统软密封蝶阀在温度和压力上的限制。BEUB硬密封蝶阀采用三偏心式结构和弹性金属密封，具有可双向安装， 重量轻，成本低，扭矩小的特点。工作温度可覆盖 -196C ~ 650C，并有各种主体材料可供选择，在许多工况下，不但可用于流体阻断，更可用于流体过程控制以取代传统闸阀，截止阀和球阀。
技术规
基本设计：GB/T 12238
测       试：GB/T 13927
产品规格
产品型号：D343H、D643H、D943H、D373H
尺寸围：DN50～DN1000
压力等级：1.6～4.0MPa
壳体材料：碳钢、不锈钢
适用介质：气体、液体、蒸汽
操作方式：手动、气动、电动
设计特色
三偏心
无摩擦关闭
防吹出式阀杆
ISO 5211 顶法兰
可选加长阀杆
可选硬质合金阀座
可提供对夹和法兰连接方式
蝶阀性能参数：
硬密封蝶阀性能参数
性能参数
蝶阀专用法兰连接尺寸
Connecting dimension of special purpose flange
通径(DN) D D1 D2 D3 D4 b f Z-Φd H
50 140 110 88 50   16 3 4-14 10
65 160 130 108 65   16 3 4-14 11
80 190 150 124 78   18 3 4-18 12
100 210 170 144 97   18 3 4-18 12
125 240 200 174 122   20 3 8-18 14
150 265 225 199 147   20 3 8-18 15
200 320 280 254 195   22 3 8-18 16
250 375 335 309 235   24 3 12-18 17
300 440 395 363 280   24 4 12-22 18
350 490 445 413 328   247 4 12-22 20
400 540 495 463 380   24 4 16-22 22
450 595 550 518 428   24 4 16-22 23
500 645 600 568 480   26 4 20-22 24
600 755 705 667 580   26 5 20-26 25
700 860 810 772 675   26 5 24-26 27
800 975 920 848 775   26 5 24-30 30
900 1075 1020 978 875   26 5 24-30 32
1000 1175 1120 1078 975   26 5 28-30 34
1200 1405 1340 1295 1165   38 5 32-33 40
1400 1630 1560 1510 1365   32 5 36-36 44
1600 1830 1760 1710     34 5 40-36 50
PN0.25 1200 1375 1320 1280 1165   26 5 32-30 23
PN0.25 1400 1575 1520 1480 1365   26 5 36-30 24
PN0.25 1600 1790 1730 1690     26 5 40-30 25


PN1.0MPa蝶阀专用法兰连接尺寸
Connecting dimension of special purpose flange
通径(DN) D D1 D2 D3 D4 b f Z-Φd H
50 165 125 99 50   20 3 4-14 10
65 185 145 118 65   20 3 4-14 10
80 200 160 132 78   20 3 8-18 10
100 220 180 156 97   22 3 8-18 11
125 250 210 184 122   22 3 8-18 11
150 285 240 211 147   24 3 8-22 12
200 340 295 266 195   24 3 8-22 12
250 395 350 319 235   26 3 12-22 14
300 445 400 370 280   26 4 12-22 14
350 202 460 429 328   26 4 16-22 14
400 565 515 480 380   26 4 16-26 14
450 615 565 530 428   26 4 20-26 15
500 670 620 582 480   28 4 20-26 15
600 780 725 682 580   30 4 20-30 16
700 895 740 794 675   30 5 24-30 16
800 1015 950 901 775   32 5 24-33 17
900 1115 1050 1001 875   34 5 28-33 18
1000 1230 1160 1112 975   34 5 28-36 18
1200 1455 1380 1328 1165   38 5 32-39 20
1400 1675 1590 1530 1365   42 5 36-42 22
1600 1915 1820 1750 1600   46 5 40-48 24
1800 2115 2020 1950 1800   50 5 44-48 25


通径(DN) D D1 D2 D3 D4 b f Z-Φd H
50 165 125 99 50   20 3 4-18 10
65 185 145 118 65   20 3 4-18 10
80 200 160 132 78   20 3 8-18 10
100 220 180 156 97   22 3 8-18 11
125 250 210 184 122   22 3 8-18 11
150 285 240 211 147   24 3 8-22 12
200 340 295 266 195   24 3 12-22 12
250 405 355 319 235   26 3 12-26 13
300 460 410 370 280   28 4 12-26 14
350 520 460 429 328   30 4 16-26 16
400 580 525 480 380   32 4 16-30 17
450 640 585 548 428   34 4 20-30 18
500 715 650 609 480   36 4 20-33 19
600 840 770 720 580   38 4 20-36 20
700 910 840 794 675   40 5 24-36 21
800 1025 950 901 775   42 5 24-39 22
900 1125 1050 1001 875   44 5 28-39 23
1000 1255 1170 1112 975   46 5 28-42 24
1200 1485 1380 1328 1165   52 5 32-42 27
1400 1685 1590 1530 1365   58 5 36-48 30
1600 1930 1820 1750 1600   64 5 40-56 33


PN2.5MPa蝶阀专用法兰连接尺寸
Connecting dimension of special purpose flange
通径(DN) D D1 D2 D3 D4 b f Z-Φd H
50 165 125 99 50   20 3 4-18 10
65 185 145 118 65   22 3 8-18 11
80 200 160 132 78   24 3 8-18 12
100 235 190 156 97   24 3 8-22 12
125 270 220 184 122   26 3 8-26 14
150 300 250 211 147   28 3 8-26 15
200 360 310 274 195   30 3 12-26 16
250 425 370 330 235   32 3 12-30 17
300 485 430 389 280   34 4 16-30 18
350 555 490 448 328   37 4 16-33 20
400 620 550 503 380   40 4 16-36 22
450 670 600 548 428   42 4 20-36 23
500 730 660 609 480   44 4 20-36 24
600 845 770 720 580   46 4 20-39 25
700 960 875 820 675   50 5 24-42 27
800 1085 990 928 775   54 5 24-18 30
900 1185 1090 1028 875   58 5 28-48 32
1000 1320 1210 1140 975   62 5 28-56 34
1200 1530 1420 1350 1165   70 5 32-56 40
1400 1755 1640 1560 1365   76 5 36-62 44
1600 1975 1860 1780 1600   84 5 40-62 50
