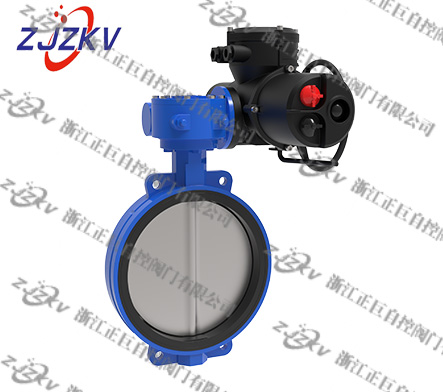

一、电动蝶阀 产品概述
电动通风蝶阀是采用一体化结构,接入380VAC电源即可控制运转,也可加入控制模块,输入控制信号(4-20mADC或1-5VDC)进行调节控制。电动通风蝶阀具有功能强,体积小,轻便宜人,性能可靠,配套简单元,流通能力大,对常温、干净介质,可选用阀板,高温高压工况可选用电动通风蝶阀。电动通风蝶阀可广泛应用于气动通风蝶阀广泛应用于石油、化工、轻工、制药、造纸、汽车等等到行业的工业过程自动控制系统中。
二、电动蝶阀 主要技术参数
公称通径DN(mm) |
500~2000 |
公称压力 |
PN0.6、1.0、1.6、2.5、4.0MPa |
法兰标准 |
JB/T79、GB/T9113、HG20594-97 |
连接形式 |
法兰式、对夹式 |
阀板形式 |
垂直板式 中线密封 |
流量特性 |
近似快开型 |
动作范围 |
0~90° |
泄露量 |
按GB/T4213-92,为Kv值的10-4 |
配置执行机构 |
可配DQZ、DQW、DZB、DZQ、等系列角行程电动执行机构 |
控制方式 |
转矩到行程(开关两位控制)、行程到行程(开关两位控制)、 |
三、电动蝶阀 执行器技术参数
执行器类别 |
DZZ型电动执行器
|
DZW型执行器参数 |
DZB型执行器参数 |
电源电压 |
标准:380V AC单相 可选:220/440v 415/660V (三相特殊订货) |
输出力矩 |
50N·M~5000N·M |
75N·M~6000N·M |
50N·M~6000N·M |
动作范围 |
0~90° 0~360° |
0~90°0~360° |
0~90°、0°~270°可选 |
控制方式 |
开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制) |
动作时间 |
15秒/30秒/60秒 |
10秒/15秒/30秒 |
10秒/15秒/30秒 |
保护装置 |
过热保护 |
过载保护 |
内置过热保护、过载保护 |
环境温度 |
-20°~+60° |
-30°~60° |
-20℃~+70℃ |
手动操作 |
同附带手柄操作 |
同附带手柄操作 |
机械离合机构,配手轮操作 |
机械限位 |
行程限位 力矩限位 |
行程限位 力矩限位 |
行程限位 力矩限位 |
防护等级 |
IP68(水下4米深68小时) |
IP68(水下4米深68小时) |
IP68(水下4米深68小时) |
防爆等级 |
无防爆 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
位置测量 |
可选装开关或电位计 |
比例控制单元 |
电位计、比例控制单元 |
驱动电机 |
YDF2/W |
YDF2/W电机 |
YDF2/W异步电机 |
进线接口 |
PE1/2〞进线线锁 |
2-PF 1/2〞进线线锁 |
2个 PF 3/4” |
壳体材料 |
铝合金 |
钢,铝合金 |
钢,铝合金,铝青铜,聚碳酸脂 |
外涂层 |
干粉,环氧聚酯,具有超强防腐功能 |
四、电动蝶阀 执行器技术参数
(1)功能强劲:智能型、调节型、开关式。
(2)体积小巧:体积仅相当于同类产品的35%左右。
(3)使用方便:采用单相电源,接线简单;采用独创的球型凸出结构,使观察更方便;免加油免点检、防水防锈、任意角度安装。
(4)保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
(5)智能数控:内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号(4-20mA DC /1-5VDC)实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN400口径阀门一般采用380VAC电动执行器。
五、电动高温通风蝶阀 主要零件材料
零件名称 |
材料 |
阀体 |
铸钢、不锈钢、铬镍钼钛钢、铬镍钼钛钢等特殊材料 |
蝶板 |
铸钢、不锈钢、铬镍钼钛钢、铬镍钼钛钢等特殊材料 |
密封圈 |
与阀体相同 |
阀杆 |
碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
填料 |
氟塑料、柔性石墨 |
六、电动蝶阀 主要性能规范
公称通径DN(mm) |
DN50~1200 |
公称压力 |
PN(MPa) |
0.05 |
0.25 |
0.6 |
|
试验压力 |
强度试验 |
0.075 |
0.375 |
0.9 |
|
密封试验 |
≦1.5泄漏量 |
低压气密试验 |
0.075~0.9 |
适用介质 |
空气、水、污水、蒸气、煤气、油品等 |
适用温度 |
碳钢:-29℃~425℃低温碳钢:-46℃~345℃ 合金钢:-29℃~650℃奥氏体不锈钢:-196℃~600℃铬钼钢:-40℃~560℃ |
七、电动蝶阀 产品选型
选型时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
蝶阀专用法兰连接尺寸
Connecting dimension of special purpose flange
通径(DN) |
D |
D1 |
D2 |
D3 |
D4 |
b |
f |
Z-Φd |
H |
50 |
140 |
110 |
88 |
50 |
|
16 |
3 |
4-14 |
10 |
65 |
160 |
130 |
108 |
65 |
|
16 |
3 |
4-14 |
11 |
80 |
190 |
150 |
124 |
78 |
|
18 |
3 |
4-18 |
12 |
100 |
210 |
170 |
144 |
97 |
|
18 |
3 |
4-18 |
12 |
125 |
240 |
200 |
174 |
122 |
|
20 |
3 |
8-18 |
14 |
150 |
265 |
225 |
199 |
147 |
|
20 |
3 |
8-18 |
15 |
200 |
320 |
280 |
254 |
195 |
|
22 |
3 |
8-18 |
16 |
250 |
375 |
335 |
309 |
235 |
|
24 |
3 |
12-18 |
17 |
300 |
440 |
395 |
363 |
280 |
|
24 |
4 |
12-22 |
18 |
350 |
490 |
445 |
413 |
328 |
|
247 |
4 |
12-22 |
20 |
400 |
540 |
495 |
463 |
380 |
|
24 |
4 |
16-22 |
22 |
450 |
595 |
550 |
518 |
428 |
|
24 |
4 |
16-22 |
23 |
500 |
645 |
600 |
568 |
480 |
|
26 |
4 |
20-22 |
24 |
600 |
755 |
705 |
667 |
580 |
|
26 |
5 |
20-26 |
25 |
700 |
860 |
810 |
772 |
675 |
|
26 |
5 |
24-26 |
27 |
800 |
975 |
920 |
848 |
775 |
|
26 |
5 |
24-30 |
30 |
900 |
1075 |
1020 |
978 |
875 |
|
26 |
5 |
24-30 |
32 |
1000 |
1175 |
1120 |
1078 |
975 |
|
26 |
5 |
28-30 |
34 |
1200 |
1405 |
1340 |
1295 |
1165 |
|
38 |
5 |
32-33 |
40 |
1400 |
1630 |
1560 |
1510 |
1365 |
|
32 |
5 |
36-36 |
44 |
1600 |
1830 |
1760 |
1710 |
|
|
34 |
5 |
40-36 |
50 |
PN0.25 1200 |
1375 |
1320 |
1280 |
1165 |
|
26 |
5 |
32-30 |
23 |
PN0.25 1400 |
1575 |
1520 |
1480 |
1365 |
|
26 |
5 |
36-30 |
24 |
PN0.25 1600 |
1790 |
1730 |
1690 |
|
|
26 |
5 |
40-30 |
25 |
PN1.0MPa蝶阀专用法兰连接尺寸
Connecting dimension of special purpose flange
通径(DN) |
D |
D1 |
D2 |
D3 |
D4 |
b |
f |
Z-Φd |
H |
50 |
165 |
125 |
99 |
50 |
|
20 |
3 |
4-14 |
10 |
65 |
185 |
145 |
118 |
65 |
|
20 |
3 |
4-14 |
10 |
80 |
200 |
160 |
132 |
78 |
|
20 |
3 |
8-18 |
10 |
100 |
220 |
180 |
156 |
97 |
|
22 |
3 |
8-18 |
11 |
125 |
250 |
210 |
184 |
122 |
|
22 |
3 |
8-18 |
11 |
150 |
285 |
240 |
211 |
147 |
|
24 |
3 |
8-22 |
12 |
200 |
340 |
295 |
266 |
195 |
|
24 |
3 |
8-22 |
12 |
250 |
395 |
350 |
319 |
235 |
|
26 |
3 |
12-22 |
14 |
300 |
445 |
400 |
370 |
280 |
|
26 |
4 |
12-22 |
14 |
350 |
202 |
460 |
429 |
328 |
|
26 |
4 |
16-22 |
14 |
400 |
565 |
515 |
480 |
380 |
|
26 |
4 |
16-26 |
14 |
450 |
615 |
565 |
530 |
428 |
|
26 |
4 |
20-26 |
15 |
500 |
670 |
620 |
582 |
480 |
|
28 |
4 |
20-26 |
15 |
600 |
780 |
725 |
682 |
580 |
|
30 |
4 |
20-30 |
16 |
700 |
895 |
740 |
794 |
675 |
|
30 |
5 |
24-30 |
16 |
800 |
1015 |
950 |
901 |
775 |
|
32 |
5 |
24-33 |
17 |
900 |
1115 |
1050 |
1001 |
875 |
|
34 |
5 |
28-33 |
18 |
1000 |
1230 |
1160 |
1112 |
975 |
|
34 |
5 |
28-36 |
18 |
1200 |
1455 |
1380 |
1328 |
1165 |
|
38 |
5 |
32-39 |
20 |
1400 |
1675 |
1590 |
1530 |
1365 |
|
42 |
5 |
36-42 |
22 |
1600 |
1915 |
1820 |
1750 |
1600 |
|
46 |
5 |
40-48 |
24 |
1800 |
2115 |
2020 |
1950 |
1800 |
|
50 |
5 |
44-48 |
25 |
通径(DN) |
D |
D1 |
D2 |
D3 |
D4 |
b |
f |
Z-Φd |
H |
50 |
165 |
125 |
99 |
50 |
|
20 |
3 |
4-18 |
10 |
65 |
185 |
145 |
118 |
65 |
|
20 |
3 |
4-18 |
10 |
80 |
200 |
160 |
132 |
78 |
|
20 |
3 |
8-18 |
10 |
100 |
220 |
180 |
156 |
97 |
|
22 |
3 |
8-18 |
11 |
125 |
250 |
210 |
184 |
122 |
|
22 |
3 |
8-18 |
11 |
150 |
285 |
240 |
211 |
147 |
|
24 |
3 |
8-22 |
12 |
200 |
340 |
295 |
266 |
195 |
|
24 |
3 |
12-22 |
12 |
250 |
405 |
355 |
319 |
235 |
|
26 |
3 |
12-26 |
13 |
300 |
460 |
410 |
370 |
280 |
|
28 |
4 |
12-26 |
14 |
350 |
520 |
460 |
429 |
328 |
|
30 |
4 |
16-26 |
16 |
400 |
580 |
525 |
480 |
380 |
|
32 |
4 |
16-30 |
17 |
450 |
640 |
585 |
548 |
428 |
|
34 |
4 |
20-30 |
18 |
500 |
715 |
650 |
609 |
480 |
|
36 |
4 |
20-33 |
19 |
600 |
840 |
770 |
720 |
580 |
|
38 |
4 |
20-36 |
20 |
700 |
910 |
840 |
794 |
675 |
|
40 |
5 |
24-36 |
21 |
800 |
1025 |
950 |
901 |
775 |
|
42 |
5 |
24-39 |
22 |
900 |
1125 |
1050 |
1001 |
875 |
|
44 |
5 |
28-39 |
23 |
1000 |
1255 |
1170 |
1112 |
975 |
|
46 |
5 |
28-42 |
24 |
1200 |
1485 |
1380 |
1328 |
1165 |
|
52 |
5 |
32-42 |
27 |
1400 |
1685 |
1590 |
1530 |
1365 |
|
58 |
5 |
36-48 |
30 |
1600 |
1930 |
1820 |
1750 |
1600 |
|
64 |
5 |
40-56 |
33 |
PN2.5MPa蝶阀专用法兰连接尺寸
Connecting dimension of special purpose flange
通径(DN) |
D |
D1 |
D2 |
D3 |
D4 |
b |
f |
Z-Φd |
H |
50 |
165 |
125 |
99 |
50 |
|
20 |
3 |
4-18 |
10 |
65 |
185 |
145 |
118 |
65 |
|
22 |
3 |
8-18 |
11 |
80 |
200 |
160 |
132 |
78 |
|
24 |
3 |
8-18 |
12 |
100 |
235 |
190 |
156 |
97 |
|
24 |
3 |
8-22 |
12 |
125 |
270 |
220 |
184 |
122 |
|
26 |
3 |
8-26 |
14 |
150 |
300 |
250 |
211 |
147 |
|
28 |
3 |
8-26 |
15 |
200 |
360 |
310 |
274 |
195 |
|
30 |
3 |
12-26 |
16 |
250 |
425 |
370 |
330 |
235 |
|
32 |
3 |
12-30 |
17 |
300 |
485 |
430 |
389 |
280 |
|
34 |
4 |
16-30 |
18 |
350 |
555 |
490 |
448 |
328 |
|
37 |
4 |
16-33 |
20 |
400 |
620 |
550 |
503 |
380 |
|
40 |
4 |
16-36 |
22 |
450 |
670 |
600 |
548 |
428 |
|
42 |
4 |
20-36 |
23 |
500 |
730 |
660 |
609 |
480 |
|
44 |
4 |
20-36 |
24 |
600 |
845 |
770 |
720 |
580 |
|
46 |
4 |
20-39 |
25 |
700 |
960 |
875 |
820 |
675 |
|
50 |
5 |
24-42 |
27 |
800 |
1085 |
990 |
928 |
775 |
|
54 |
5 |
24-18 |
30 |
900 |
1185 |
1090 |
1028 |
875 |
|
58 |
5 |
28-48 |
32 |
1000 |
1320 |
1210 |
1140 |
975 |
|
62 |
5 |
28-56 |
34 |
1200 |
1530 |
1420 |
1350 |
1165 |
|
70 |
5 |
32-56 |
40 |
1400 |
1755 |
1640 |
1560 |
1365 |
|
76 |
5 |
36-62 |
44 |
1600 |
1975 |
1860 |
1780 |
1600 |
|
84 |
5 |
40-62 |
50 |
|
