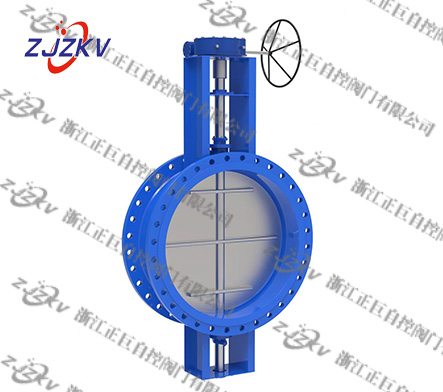

蜗轮通风

一 、 采用标准 ： 设计标准：GB/T12238-1989；JB/T8692-1998 法兰连接尺寸：GB/T9115.1-2000 结构长度：GB/T12221-1989 压力试验：GB/T13927-1992；JB/T9092-1999 二、主要技术参数： 公称通径 DN(mm) 50~2000 公
产品咨询热线

一、采用标准：
设计标准：GB/T12238-1989；JB/T8692-1998
法兰连接尺寸：GB/T9115.1-2000
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992；JB/T9092-1999
二、主要技术参数：
公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力
Ps(MPa)		 强度试验 0.075 0.375 0.9
密封试验 ≤1.5%泄漏量
适用介质 煤气、含尘气体、烟道气等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。

三、主要零件的材质：
零件名称 材料
阀体 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨

四、通风蝶阀DXH373X-16c.系列连接尺寸：
材料品种 碳素钢 低温碳钢 合金钢 奥氏体不锈钢 铬钼钢
代号 WCB LCB WC6或WC9 C5或C12 铬Cr-18型、304、316 12CrMoV
耐最高温度 425℃ 345℃ 595℃ 650℃ 600℃ 560℃
耐最低温度 -29℃ -46℃ -29℃ -29℃ -196℃ -40℃
适用工作温度 ≤425℃ ≤345℃ ≤595℃ ≤650℃ ≤600℃ ≤560℃

五、通风蝶阀D 41W-0.5/2.5/6 C.P.R.V系列系列连接尺寸：
公称通径 结构长度
(标准值)		 外形尺寸（参考值） 连接尺寸(标准值) 参考重量（kg）
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 A B D D1 D2 n-d D D1 D2 n-d
50 2 108 70 215 270 65 140 110 88 4-14 140 110 88 4-14 9
65 2 1/2 112 80 235 270 65 160 130 108 4-14 160 130 108 4-14 12
80 3 114 95 263 270 65 190 150 124 4-18 190 150 124 4-18 15
100 4 127 105 283 270 65 210 170 144 4-18 210 170 144 4-18 17
125 5 140 120 313 310 65 240 200 174 8-18 240 200 174 8-18 23
150 6 140 132 338 310 65 265 225 199 8-18 265 225 199 8-18 25

六、通风蝶阀D341W-0.5/2.5/6 C.P.R.V系列系列连接尺寸：
公称通径 结构长度
(标准值)		 外形尺寸（参考值） 连接尺寸(标准值) 参考重量（kg）
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 A B D D1 D2 n-d D D1 D2 n-d
50 2 108 70 286 125 193 140 110 88 4-14 140 110 88 4-14 14
65 2 1/2 112 80 306 125 193 160 130 108 4-14 160 130 108 4-14 15
80 3 114 95 334 125 193 190 150 124 4-18 190 150 124 4-18 17
100 4 127 105 354 125 193 210 170 144 4-18 210 170 144 4-18 20
125 5 140 120 384 125 193 240 200 174 8-18 240 200 174 8-18 25
150 6 140 132 409 125 193 265 225 199 8-18 265 225 199 8-18 29
200 8 152 160 593 165 183 320 280 254 8-18 320 280 254 8-18 47
250 10 165 187 650 165 283 375 335 309 12-18 375 335 309 12-18 67
300 12 178 220 715 165 283 440 395 363 12-22 440 395 363 12-22 78
350 14 190 245 814 175 334 490 445 413 12-22 490 445 413 12-22 96
400 16 216 270 863 175 334 540 495 463 16-22 540 495 463 16-22 130
450 18 222 297 918 175 334 595 550 518 16-22 595 550 518 16-22 142
500 20 229 322 1016 210 425 645 600 568 20-22 645 600 568 20-22 191
600 24 267 377 1128 210 425 755 705 667 20-26 755 705 667 20-26 230
700 28 292 430 1233 210 425 860 810 772 24-26 860 810 772 24-26 250
800 32 318 487 1344 210 425 975 920 878 24-30 975 920 878 24-30 320
900 36 330 537 1560 320 620 1075 1020 978 24-30 1075 1020 978 24-30 410
1000 40 410 587 1660 320 620 1175 1120 1078 28-30 1175 1120 1078 28-30 510
1200 48 470 687 1890 320 620 1375 1320 1280 32-30 1405 1340 1295 32-33 720
1400 56 530 760 2670 575 714 1575 1520 1480 36-30 1630 1560 1510 36-36 1270
1600 64 600 895 2810 575 714 1790 1730 1690 40-30 1830 1760 1710 40-36 1730
1800 72 670 995 3020 575 714 1990 1930 1890 44-30 2045 1970 1918 44-39 2750
2000 80 760 1095 3220 656 810 2190 2130 2090 48-30 2265 2180 2125 48-42 3050

订货须知：
一、①通风蝶阀产品名称与型号②通风蝶阀口径③通风蝶阀是否带附件二、若已经由设计单位选定公司的通风蝶阀型号，请按通风蝶阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数
