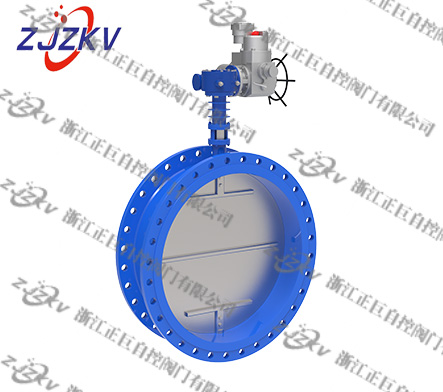

电装Z型通风蝶阀

一、电动通风蝶阀产品概述电动通风蝶阀是采用一体化结构，接入380VAC电源即可控制运转，也可加入控制模块，输入控制信号（4-20mADC或1-5VDC）进行调节控制。电动通风蝶阀具有功能强

产品咨询热线

产品详细

一、电动通风蝶阀产品概述

电动通风蝶阀是采用一体化结构，接入380VAC电源即可控制运转，也可加入控制模块，输入控制信号（4-20mADC或1-5VDC）进行调节控制。电动通风蝶阀具有功能强，体积小，轻便宜人，性能可靠，配套简单元，流通能力大，对常温、干净介质，可选用阀板，高温高压工况可选用电动通风蝶阀。电动通风蝶阀可广泛应用于气动通风蝶阀广泛应用于石油、化工、轻工、制药、造纸、汽车等等到行业的工业过程自动控制系统中。

二、电动通风蝶阀主要技术参数

公称通径DN(mm)	500～2000
公称压力	PN0.6、1.0、1.6、2.5、4.0MPa
法兰标准	JB/T79、GB/T9113、HG20594-97
连接形式	法兰式、对夹式
阀板形式	垂直板式中线密封
流量特性	近似快开型
动作范围	0～90°
泄露量	按GB/T4213-92，为Kv值的10-4
配置执行机构	可配DQZ、DQW、DZB、DZQ、等系列角行程电动执行机构
控制方式	转矩到行程(开关两位控制)、行程到行程(开关两位控制)、

三、电动通风蝶阀执行器技术参数

执行器类别	DZZ型电动执行器	DZW型执行器参数	DZB型执行器参数
电源电压	标准：380V AC单相可选：220/440v 415/660V （三相特殊订货）
输出力矩	50N·M～5000N·M	75N·M～6000N·M	50N·M～6000N·M
动作范围	0～90° 0～360°	0～90°0～360°	0～90°、0°～270°可选
控制方式	开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间	15秒/30秒/60秒	10秒/15秒/30秒	10秒/15秒/30秒
保护装置	过热保护	过载保护	内置过热保护、过载保护
环境温度	-20°～+60°	-30°～60°	-20℃～+70℃
手动操作	同附带手柄操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	行程限位力矩限位	行程限位力矩限位	行程限位力矩限位
防护等级	IP68（水下4米深68小时）	IP68（水下4米深68小时）	IP68（水下4米深68小时）
防爆等级	无防爆	ExdⅡ BT4	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	比例控制单元	电位计、比例控制单元
驱动电机	YDF2/W	YDF2/W电机	YDF2/W异步电机
进线接口	PE1/2〞进线线锁	2-PF 1/2〞进线线锁	2个 PF 3/4”
壳体材料	铝合金	钢，铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功能

四、电动通风蝶阀执行器技术参数

（1）功能强劲:智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN400口径阀门一般采用380VAC电动执行器。

五、电动高温通风蝶阀主要零件材料

零件名称	材料
阀体	铸钢、不锈钢、铬镍钼钛钢、铬镍钼钛钢等特殊材料
蝶板	铸钢、不锈钢、铬镍钼钛钢、铬镍钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

六、电动通风蝶阀主要性能规范

公称通径DN(mm)		DN50～1200
公称压力	PN(MPa)	0.05	0.25	0.6
试验压力	强度试验	0.075	0.375	0.9
	密封试验	≦1.5泄漏量
	低压气密试验	0.075～0.9
适用介质	空气、水、污水、蒸气、煤气、油品等
适用温度	碳钢：-29℃～425℃低温碳钢：-46℃～345℃ 合金钢：-29℃～650℃奥氏体不锈钢：-196℃～600℃铬钼钢：-40℃～560℃

七、电动通风蝶阀产品选型

选型时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司经营部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。

如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！

八、采用标准：
设计标准：GB/T12238-1989；JB/T8692-1998
法兰连接尺寸：GB/T9115.1-2000
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992；JB/T9092-1999
九、主要技术参数：

公称通径	DN(mm)	50~2000
公称压力	PN(MPa)	0.05	0.25	0.6
试验压力 Ps(MPa)	强度试验	0.075	0.375	0.9
试验压力 Ps(MPa)	密封试验	≤1.5%泄漏量
适用介质	煤气、含尘气体、烟道气等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

十、主要零件的材质：

零件名称	材料
阀体	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

十一、通风蝶阀DXH373X-16c.系列连接尺寸：

材料品种	碳素钢	低温碳钢	合金钢		奥氏体不锈钢	铬钼钢
代号	WCB	LCB	WC6或WC9	C5或C12	铬Cr-18型、304、316	12CrMoV
耐最高温度	425℃	345℃	595℃	650℃	600℃	560℃
耐最低温度	-29℃	-46℃	-29℃	-29℃	-196℃	-40℃
适用工作温度	≤425℃	≤345℃	≤595℃	≤650℃	≤600℃	≤560℃

十二、通风蝶阀D 41W-0.5/2.5/6 C.P.R.V系列系列连接尺寸：

公称通径		结构长度 (标准值)	外形尺寸（参考值）				连接尺寸(标准值)								参考重量（kg）
公称通径		结构长度 (标准值)	外形尺寸（参考值）				0.05MPa和0.25MPa				0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	70	215	270	65	140	110	88	4-14	140	110	88	4-14	9
65	2 1/2	112	80	235	270	65	160	130	108	4-14	160	130	108	4-14	12
80	3	114	95	263	270	65	190	150	124	4-18	190	150	124	4-18	15
100	4	127	105	283	270	65	210	170	144	4-18	210	170	144	4-18	17
125	5	140	120	313	310	65	240	200	174	8-18	240	200	174	8-18	23
150	6	140	132	338	310	65	265	225	199	8-18	265	225	199	8-18	25

十三、通风蝶阀D341W-0.5/2.5/6 C.P.R.V系列系列连接尺寸：

公称通径		结构长度 (标准值)	外形尺寸（参考值）				连接尺寸(标准值)								参考重量（kg）
公称通径		结构长度 (标准值)	外形尺寸（参考值）				0.05MPa和0.25MPa				0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	70	286	125	193	140	110	88	4-14	140	110	88	4-14	14
65	2 1/2	112	80	306	125	193	160	130	108	4-14	160	130	108	4-14	15
80	3	114	95	334	125	193	190	150	124	4-18	190	150	124	4-18	17
100	4	127	105	354	125	193	210	170	144	4-18	210	170	144	4-18	20
125	5	140	120	384	125	193	240	200	174	8-18	240	200	174	8-18	25
150	6	140	132	409	125	193	265	225	199	8-18	265	225	199	8-18	29
200	8	152	160	593	165	183	320	280	254	8-18	320	280	254	8-18	47
250	10	165	187	650	165	283	375	335	309	12-18	375	335	309	12-18	67
300	12	178	220	715	165	283	440	395	363	12-22	440	395	363	12-22	78
350	14	190	245	814	175	334	490	445	413	12-22	490	445	413	12-22	96
400	16	216	270	863	175	334	540	495	463	16-22	540	495	463	16-22	130
450	18	222	297	918	175	334	595	550	518	16-22	595	550	518	16-22	142
500	20	229	322	1016	210	425	645	600	568	20-22	645	600	568	20-22	191
600	24	267	377	1128	210	425	755	705	667	20-26	755	705	667	20-26	230
700	28	292	430	1233	210	425	860	810	772	24-26	860	810	772	24-26	250
800	32	318	487	1344	210	425	975	920	878	24-30	975	920	878	24-30	320
900	36	330	537	1560	320	620	1075	1020	978	24-30	1075	1020	978	24-30	410
1000	40	410	587	1660	320	620	1175	1120	1078	28-30	1175	1120	1078	28-30	510
1200	48	470	687	1890	320	620	1375	1320	1280	32-30	1405	1340	1295	32-33	720
1400	56	530	760	2670	575	714	1575	1520	1480	36-30	1630	1560	1510	36-36	1270
1600	64	600	895	2810	575	714	1790	1730	1690	40-30	1830	1760	1710	40-36	1730
1800	72	670	995	3020	575	714	1990	1930	1890	44-30	2045	1970	1918	44-39	2750
2000	80	760	1095	3220	656	810	2190	2130	2090	48-30	2265	2180	2125	48-42	3050

订货须知：
一、①通风蝶阀产品名称与型号②通风蝶阀口径③通风蝶阀是否带附件二、若已经由设计单位选定公司的通风蝶阀型号，请按通风蝶阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数
