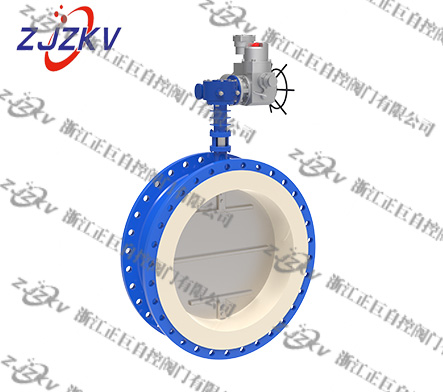

电动Z型高温通风蝶阀

一、电动通风蝶阀 产品概述 电动通风蝶阀是采用一体化结构，接入380VAC电源即可控制运转，也可加入控制模块，输入控制信号（4-20mADC或1-5VDC）进行调节控制。电动通风蝶阀具有功能强
产品咨询热线

一、电动高温通风蝶阀 产品概述

电动通风蝶阀是采用一体化结构，接入380VAC电源即可控制运转，也可加入控制模块，输入控制信号（4-20mADC或1-5VDC）进行调节控制。电动通风蝶阀具有功能强，体积小，轻便宜人，性能可靠，配套简单元，流通能力大，对常温、干净介质，可选用阀板，高温高压工况可选用电动通风蝶阀。电动通风蝶阀可广泛应用于气动通风蝶阀广泛应用于石油、化工、轻工、制药、造纸、汽车等等到行业的工业过程自动控制系统中。

二、电动高温通风蝶阀 主要技术参数

公称通径DN(mm) 500～2000
公称压力 PN0.6、1.0、1.6、2.5、4.0MPa
法兰标准 JB/T79、GB/T9113、HG20594-97
连接形式 法兰式、对夹式
阀板形式 垂直板式 中线密封
流量特性 近似快开型
动作范围 0～90°
泄露量 按GB/T4213-92，为Kv值的10-4
配置执行机构 可配DQZ、DQW、DZB、DZQ、等系列角行程电动执行机构
控制方式 转矩到行程(开关两位控制)、行程到行程(开关两位控制)、

三、电动高温通风蝶阀 执行器技术参数



执行器类别

DZZ型电动执行器

 DZW型执行器参数 DZB型执行器参数
电源电压 标准：380V AC单相   可选：220/440v 415/660V （三相特殊订货）
输出力矩 50N·M～5000N·M 75N·M～6000N·M 50N·M～6000N·M
动作范围 0～90° 0～360° 0～90°0～360° 0～90°、0°～270°可选
控制方式 开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4～20mA模拟量信号控制)
动作时间 15秒/30秒/60秒 10秒/15秒/30秒 10秒/15秒/30秒
保护装置 过热保护 过载保护 内置过热保护、过载保护
环境温度 -20°～+60° -30°～60° -20℃～+70℃
手动操作 同附带手柄操作 同附带手柄操作 机械离合机构，配手轮操作
机械限位 行程限位 力矩限位 行程限位 力矩限位 行程限位 力矩限位
防护等级 IP68（水下4米深68小时） IP68（水下4米深68小时） IP68（水下4米深68小时）
防爆等级 无防爆 ExdⅡ BT4 ExdⅡ BT4,ExdⅡ CT6
位置测量 可选装开关或电位计 比例控制单元 电位计、比例控制单元
驱动电机 YDF2/W YDF2/W电机 YDF2/W异步电机
进线接口 PE1/2〞进线线锁 2-PF 1/2〞进线线锁 2个 PF 3/4”
壳体材料 铝合金 钢，铝合金 钢，铝合金，铝青铜，聚碳酸脂
外涂层 干粉，环氧聚酯，具有超强防腐功能

四、电动高温通风蝶阀 执行器技术参数

（1）功能强劲:智能型、调节型、开关式。
（2）体积小巧：体积仅相当于同类产品的35%左右。
（3）使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
（4）保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
（5）智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN400口径阀门一般采用380VAC电动执行器。

五、电动高温通风蝶阀 主要零件材料

零件名称 材料
阀体 铸钢、不锈钢、铬镍钼钛钢、铬镍钼钛钢等特殊材料
蝶板 铸钢、不锈钢、铬镍钼钛钢、铬镍钼钛钢等特殊材料
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨

六、电动高温通风蝶阀 主要性能规范

公称通径DN(mm) DN50～1200
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力 强度试验 0.075 0.375 0.9
密封试验 ≦1.5泄漏量
低压气密试验 0.075～0.9
适用介质 空气、水、污水、蒸气、煤气、油品等
适用温度 碳钢：-29℃～425℃低温碳钢：-46℃～345℃ 合金钢：-29℃～650℃奥氏体不锈钢：-196℃～600℃铬钼钢：-40℃～560℃

七、电动高温通风蝶阀 产品选型

选型时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数:1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司经营部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。

      如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！

八、采用标准：
设计标准：GB/T12238-1989；JB/T8692-1998
法兰连接尺寸：GB/T9115.1-2000
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992；JB/T9092-1999
九、主要技术参数：

公称通径 DN(mm) 50~2000
公称压力 PN(MPa) 0.05 0.25 0.6
试验压力
Ps(MPa)		 强度试验 0.075 0.375 0.9
密封试验 ≤1.5%泄漏量
适用介质 煤气、含尘气体、烟道气等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。


十、主要零件的材质：

零件名称 材料
阀体 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈 与阀体相同
阀杆 碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料 氟塑料、柔性石墨


十一、通风蝶阀DXH373X-16c.系列连接尺寸：

材料品种 碳素钢 低温碳钢 合金钢 奥氏体不锈钢 铬钼钢
代号 WCB LCB WC6或WC9 C5或C12 铬Cr-18型、304、316 12CrMoV
耐最高温度 425℃ 345℃ 595℃ 650℃ 600℃ 560℃
耐最低温度 -29℃ -46℃ -29℃ -29℃ -196℃ -40℃
适用工作温度 ≤425℃ ≤345℃ ≤595℃ ≤650℃ ≤600℃ ≤560℃


十二、通风蝶阀D 41W-0.5/2.5/6 C.P.R.V系列系列连接尺寸：

公称通径 结构长度
(标准值)		 外形尺寸（参考值） 连接尺寸(标准值) 参考重量（kg）
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 A B D D1 D2 n-d D D1 D2 n-d
50 2 108 70 215 270 65 140 110 88 4-14 140 110 88 4-14 9
65 2 1/2 112 80 235 270 65 160 130 108 4-14 160 130 108 4-14 12
80 3 114 95 263 270 65 190 150 124 4-18 190 150 124 4-18 15
100 4 127 105 283 270 65 210 170 144 4-18 210 170 144 4-18 17
125 5 140 120 313 310 65 240 200 174 8-18 240 200 174 8-18 23
150 6 140 132 338 310 65 265 225 199 8-18 265 225 199 8-18 25


十三、通风蝶阀D341W-0.5/2.5/6 C.P.R.V系列系列连接尺寸：

公称通径 结构长度
(标准值)		 外形尺寸（参考值） 连接尺寸(标准值) 参考重量（kg）
0.05MPa和0.25MPa 0.6MPa
毫米 英寸 L H H0 A B D D1 D2 n-d D D1 D2 n-d
50 2 108 70 286 125 193 140 110 88 4-14 140 110 88 4-14 14
65 2 1/2 112 80 306 125 193 160 130 108 4-14 160 130 108 4-14 15
80 3 114 95 334 125 193 190 150 124 4-18 190 150 124 4-18 17
100 4 127 105 354 125 193 210 170 144 4-18 210 170 144 4-18 20
125 5 140 120 384 125 193 240 200 174 8-18 240 200 174 8-18 25
150 6 140 132 409 125 193 265 225 199 8-18 265 225 199 8-18 29
200 8 152 160 593 165 183 320 280 254 8-18 320 280 254 8-18 47
250 10 165 187 650 165 283 375 335 309 12-18 375 335 309 12-18 67
300 12 178 220 715 165 283 440 395 363 12-22 440 395 363 12-22 78
350 14 190 245 814 175 334 490 445 413 12-22 490 445 413 12-22 96
400 16 216 270 863 175 334 540 495 463 16-22 540 495 463 16-22 130
450 18 222 297 918 175 334 595 550 518 16-22 595 550 518 16-22 142
500 20 229 322 1016 210 425 645 600 568 20-22 645 600 568 20-22 191
600 24 267 377 1128 210 425 755 705 667 20-26 755 705 667 20-26 230
700 28 292 430 1233 210 425 860 810 772 24-26 860 810 772 24-26 250
800 32 318 487 1344 210 425 975 920 878 24-30 975 920 878 24-30 320
900 36 330 537 1560 320 620 1075 1020 978 24-30 1075 1020 978 24-30 410
1000 40 410 587 1660 320 620 1175 1120 1078 28-30 1175 1120 1078 28-30 510
1200 48 470 687 1890 320 620 1375 1320 1280 32-30 1405 1340 1295 32-33 720
1400 56 530 760 2670 575 714 1575 1520 1480 36-30 1630 1560 1510 36-36 1270
1600 64 600 895 2810 575 714 1790 1730 1690 40-30 1830 1760 1710 40-36 1730
1800 72 670 995 3020 575 714 1990 1930 1890 44-30 2045 1970 1918 44-39 2750
2000 80 760 1095 3220 656 810 2190 2130 2090 48-30 2265 2180 2125 48-42 3050




订货须知：
一、①通风蝶阀产品名称与型号②通风蝶阀口径③通风蝶阀是否带附件二、若已经由设计单位选定公司的通风蝶阀型号，请按通风蝶阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数
