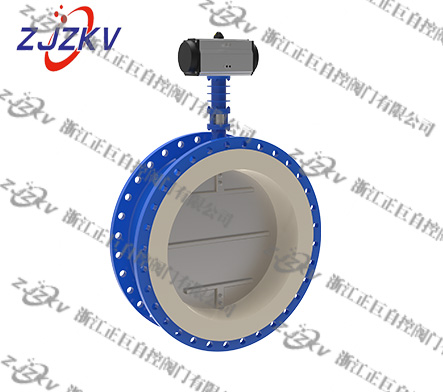

气动高温通风蝶阀
一、气动通风蝶阀 产品概述
气动通风蝶阀，是采用多层次金属硬密封结构蝶阀和角行程气动执行器组成。适用于两位开关、切断的场合，也称为气动切断蝶阀。外配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动开关蝶阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90℃，可以实现全开——全闭的动作。该阀门按其密封性能分为通风。气动切断蝶阀具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，适应性强等优点。气动通风蝶阀广泛应用于建筑工程，机械，石油，冶金，造纸，化肥，能源，环保，生物医药等工业自动控制系统中作远距离集中控制或就地控制。
二、气动通风蝶阀 主要技术参数
| 公称通径 mm | 50-1200 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公称压力 MPa | 0.05 0.25 0.6 | |||||||||||||||||
| 连接方式 | 法兰式 | |||||||||||||||||
| 动作范围 | 0～90° | |||||||||||||||||
| 密封形式 | 与阀体相同 | |||||||||||||||||
| 执行器型号 | GT、AT、AW系列单双作用气动执行器 | |||||||||||||||||
| 供气压力 | 0.05～0.6MPa | |||||||||||||||||
| 气源接口 | G1/4"、G1/8"、G3/8"、G1/2" | |||||||||||||||||
| 环境温度 | -29～+650℃ | |||||||||||||||||
| 作用形式 | 单作用执行机构、双作用执行机构 | |||||||||||||||||
| 可配附件 | 定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | |||||||||||||||||
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
三、气动通风蝶阀 主要零件材料
| 零件名称 | 材料 |
|---|---|
| 阀体 | 铸钢、不锈钢、铬镍钼钛钢、铬镍钼钛钢等特殊材料 |
| 蝶板 | 铸钢、不锈钢、铬镍钼钛钢、铬镍钼钛钢等特殊材料 |
| 密封圈 | 与阀体相同 |
| 阀杆 | 碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
| 填料 | 氟塑料、柔性石墨 |
四、气动通风蝶阀 主要性能规范
| 公称通径DN(mm) | DN50～1200 | ||||
|---|---|---|---|---|---|
| 公称压力 | PN(MPa) | 0.05 | 0.25 | 0.6 | |
| 试验压力 | 强度试验 | 0.075 | 0.375 | 0.9 | |
| 密封试验 | ≦1.5泄漏量 | ||||
| 低压气密试验 | 0.075～0.9 | ||||
| 适用介质 | 空气、水、污水、蒸气、煤气、油品等 | ||||
| 适用温度 | 碳钢：-29℃～425℃低温碳钢：-46℃～345℃ 合金钢：-29℃～650℃奥氏体不锈钢：-196℃～600℃铬钼钢：-40℃～560℃ | ||||
五、气动通风蝶阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供气动对夹蝶阀的技术参数，方便我公司经营及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
六、采用标准：
设计标准：GB/T12238-1989；JB/T8692-1998
法兰连接尺寸：GB/T9115.1-2000
结构长度：GB/T12221-1989
压力试验：GB/T13927-1992；JB/T9092-1999
七、主要技术参数：
| 公称通径 | DN(mm) | 50~2000 | ||
| 公称压力 | PN(MPa) | 0.05 | 0.25 | 0.6 |
|
试验压力 Ps(MPa) |
强度试验 | 0.075 | 0.375 | 0.9 |
| 密封试验 | ≤1.5%泄漏量 | |||
| 适用介质 | 煤气、含尘气体、烟道气等。 | |||
| 驱动形式 | 手动、蜗杆蜗轮传动、气传动、电传动。 | |||
八、主要零件的材质：
| 零件名称 | 材料 |
| 阀体 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 蝶板 | 铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料 |
| 密封圈 | 与阀体相同 |
| 阀杆 | 碳钢、2Cr13、不锈钢、铬镍钼钛钢 |
| 填料 | 氟塑料、柔性石墨 |
九、通风蝶阀DXH373X-16c.系列连接尺寸：
| 材料品种 | 碳素钢 | 低温碳钢 | 合金钢 | 奥氏体不锈钢 | 铬钼钢 | |
| 代号 | WCB | LCB | WC6或WC9 | C5或C12 | 铬Cr-18型、304、316 | 12CrMoV |
| 耐最高温度 | 425℃ | 345℃ | 595℃ | 650℃ | 600℃ | 560℃ |
| 耐最低温度 | -29℃ | -46℃ | -29℃ | -29℃ | -196℃ | -40℃ |
| 适用工作温度 | ≤425℃ | ≤345℃ | ≤595℃ | ≤650℃ | ≤600℃ | ≤560℃ |
十、通风蝶阀D 41W-0.5/2.5/6 C.P.R.V系列系列连接尺寸：
| 公称通径 |
结构长度 (标准值) |
外形尺寸（参考值） | 连接尺寸(标准值) | 参考重量（kg） | |||||||||||
| 0.05MPa和0.25MPa | 0.6MPa | ||||||||||||||
| 毫米 | 英寸 | L | H | H0 | A | B | D | D1 | D2 | n-d | D | D1 | D2 | n-d | |
| 50 | 2 | 108 | 70 | 215 | 270 | 65 | 140 | 110 | 88 | 4-14 | 140 | 110 | 88 | 4-14 | 9 |
| 65 | 2 1/2 | 112 | 80 | 235 | 270 | 65 | 160 | 130 | 108 | 4-14 | 160 | 130 | 108 | 4-14 | 12 |
| 80 | 3 | 114 | 95 | 263 | 270 | 65 | 190 | 150 | 124 | 4-18 | 190 | 150 | 124 | 4-18 | 15 |
| 100 | 4 | 127 | 105 | 283 | 270 | 65 | 210 | 170 | 144 | 4-18 | 210 | 170 | 144 | 4-18 | 17 |
| 125 | 5 | 140 | 120 | 313 | 310 | 65 | 240 | 200 | 174 | 8-18 | 240 | 200 | 174 | 8-18 | 23 |
| 150 | 6 | 140 | 132 | 338 | 310 | 65 | 265 | 225 | 199 | 8-18 | 265 | 225 | 199 | 8-18 | 25 |
十一、通风蝶阀D341W-0.5/2.5/6 C.P.R.V系列系列连接尺寸：
| 公称通径 |
结构长度 (标准值) |
外形尺寸（参考值） | 连接尺寸(标准值) | 参考重量（kg） | |||||||||||
| 0.05MPa和0.25MPa | 0.6MPa | ||||||||||||||
| 毫米 | 英寸 | L | H | H0 | A | B | D | D1 | D2 | n-d | D | D1 | D2 | n-d | |
| 50 | 2 | 108 | 70 | 286 | 125 | 193 | 140 | 110 | 88 | 4-14 | 140 | 110 | 88 | 4-14 | 14 |
| 65 | 2 1/2 | 112 | 80 | 306 | 125 | 193 | 160 | 130 | 108 | 4-14 | 160 | 130 | 108 | 4-14 | 15 |
| 80 | 3 | 114 | 95 | 334 | 125 | 193 | 190 | 150 | 124 | 4-18 | 190 | 150 | 124 | 4-18 | 17 |
| 100 | 4 | 127 | 105 | 354 | 125 | 193 | 210 | 170 | 144 | 4-18 | 210 | 170 | 144 | 4-18 | 20 |
| 125 | 5 | 140 | 120 | 384 | 125 | 193 | 240 | 200 | 174 | 8-18 | 240 | 200 | 174 | 8-18 | 25 |
| 150 | 6 | 140 | 132 | 409 | 125 | 193 | 265 | 225 | 199 | 8-18 | 265 | 225 | 199 | 8-18 | 29 |
| 200 | 8 | 152 | 160 | 593 | 165 | 183 | 320 | 280 | 254 | 8-18 | 320 | 280 | 254 | 8-18 | 47 |
| 250 | 10 | 165 | 187 | 650 | 165 | 283 | 375 | 335 | 309 | 12-18 | 375 | 335 | 309 | 12-18 | 67 |
| 300 | 12 | 178 | 220 | 715 | 165 | 283 | 440 | 395 | 363 | 12-22 | 440 | 395 | 363 | 12-22 | 78 |
| 350 | 14 | 190 | 245 | 814 | 175 | 334 | 490 | 445 | 413 | 12-22 | 490 | 445 | 413 | 12-22 | 96 |
| 400 | 16 | 216 | 270 | 863 | 175 | 334 | 540 | 495 | 463 | 16-22 | 540 | 495 | 463 | 16-22 | 130 |
| 450 | 18 | 222 | 297 | 918 | 175 | 334 | 595 | 550 | 518 | 16-22 | 595 | 550 | 518 | 16-22 | 142 |
| 500 | 20 | 229 | 322 | 1016 | 210 | 425 | 645 | 600 | 568 | 20-22 | 645 | 600 | 568 | 20-22 | 191 |
| 600 | 24 | 267 | 377 | 1128 | 210 | 425 | 755 | 705 | 667 | 20-26 | 755 | 705 | 667 | 20-26 | 230 |
| 700 | 28 | 292 | 430 | 1233 | 210 | 425 | 860 | 810 | 772 | 24-26 | 860 | 810 | 772 | 24-26 | 250 |
| 800 | 32 | 318 | 487 | 1344 | 210 | 425 | 975 | 920 | 878 | 24-30 | 975 | 920 | 878 | 24-30 | 320 |
| 900 | 36 | 330 | 537 | 1560 | 320 | 620 | 1075 | 1020 | 978 | 24-30 | 1075 | 1020 | 978 | 24-30 | 410 |
| 1000 | 40 | 410 | 587 | 1660 | 320 | 620 | 1175 | 1120 | 1078 | 28-30 | 1175 | 1120 | 1078 | 28-30 | 510 |
| 1200 | 48 | 470 | 687 | 1890 | 320 | 620 | 1375 | 1320 | 1280 | 32-30 | 1405 | 1340 | 1295 | 32-33 | 720 |
| 1400 | 56 | 530 | 760 | 2670 | 575 | 714 | 1575 | 1520 | 1480 | 36-30 | 1630 | 1560 | 1510 | 36-36 | 1270 |
| 1600 | 64 | 600 | 895 | 2810 | 575 | 714 | 1790 | 1730 | 1690 | 40-30 | 1830 | 1760 | 1710 | 40-36 | 1730 |
| 1800 | 72 | 670 | 995 | 3020 | 575 | 714 | 1990 | 1930 | 1890 | 44-30 | 2045 | 1970 | 1918 | 44-39 | 2750 |
| 2000 | 80 | 760 | 1095 | 3220 | 656 | 810 | 2190 | 2130 | 2090 | 48-30 | 2265 | 2180 | 2125 | 48-42 | 3050 |
订货须知：
一、①通风蝶阀产品名称与型号②通风蝶阀口径③通风蝶阀是否带附件二、若已经由设计单位选定公司的通风蝶阀型号，请按通风蝶阀型号
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数
